Petroleumbrenner - Kerosene lamp burners

Bei den hier abgebildeten Petroleumbrennern handelt es sich meist um eher ausgefallene und spezielle "Oberklassebrenner" der damaligen Zeit, bzw. heute nur noch selten zu findende Modelle. Sollten sie ohne jegliches Vorwissen auf dieser Unterseite gelandet sein, empfehle ich zum Einstieg die Grundlagen über Petroleumbrenner allgemein. Diverse herkömmliche und damals sehr viel mehr verbreitete Brenner finden sie in den jeweiligen Lampenkategorien.

  Zum Vergrößern auf die Fotos klicken. / Click on the photos to enlarge.

"Elite-Brenner" - C. A. Kleemann - Erfurt (Germany) - Rundbrenner 20''' (Brandscheibenbrenner) mit Hebegalerie     (Ref. PB067)

Zu diesem Brenner finden sich in alter Literatur widersprüchliche Angaben zur empfohlenen Zylinderform, siehe Abbildungen auf Bild Nr. 6. Links eine Katalogabbildung von 1906, rechts von 1911. Specifications for the correct chimney shape vary in old literature for this burner, see catalogue illustrations on picture no. 6. On the right from 1906, on the left from 1911.

"Sonnenbrenner" - R. Ditmar - Wien (Austria) - Schlauch-/Saugdochtbrenner 15''' (Stift-Flammscheibenbrenner)     (Ref. PB023)

Brenner benötigt einen speziellen Docht, bestehend aus Saugdocht und einem kurzen Branddocht (schlauchförmig), welcher an den vier Klammern (s. Bild Nr. 4) fixiert und von diesen auch bewegt wird. Originale sind praktisch nicht mehr aufzutreiben, man könnte aber eine Alternative aus anderem Dochtmaterial entsprechend zusammenfügen und verwenden.

Sonnenbrenner-Zylinder mit Marke von Albert Frank München (Lampen- u. Metallwarenfabrik), darauf zu sehen das "Münchner Kindl" mit Laterne.

"Staats-Brenner" - Schwintzer & Gräff - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB029)

Berliner Lampen und Bronzewarenfabrik von Stobwasser - Berlin (Germany) - G. Stobwasser Patent 1875 - Rundbrenner 15''' (Kosmos) mit Drehring/Drehscheibe     (Ref. PB066)

Regulierung des Dochts erfolgt hier nicht mit einem gewöhnlichen Dochttriebrad, sondern mit einem Drehring ("Horizontale Dochtschraube"), zu sehen direkt unterhalb des Galeriekorbes.
Adjustment of the wick is not done with a standard wick raiser knob on this model, but with a rotating ring/disc you can see at the bottom of the burner.

"Matador-Brenner" - Ehrich & Graetz - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner) mit Löscher und Hebegalerie     (Ref. PB043)

An dieser Stelle sei nochmals erwähnt, auch wenn Brandscheibenbrenner anderer Hersteller im allg. gerne als "Matadorbrenner" bezeichnet werden, prinzipiell handelt es sich bei dieser Bezeichnung um das Modell des Erfinders und damaligen Patentinhabers, also die Matador-Modelle von E&G.

"Vulcan-Universal-Brenner" ("Globe-Vulcan") - Wild & Wessel - Berlin (Germany) für S. P. Catterson & Sons Ltd. - London (UK) - Schlauch-/Saugdochtbrenner 18''' (Zentral-Luftzugbrenner mit Stift-Flammscheibe)     (Ref. PB037)

Hier handelt es sich um eine spezielle Konstruktion des Brand- bzw. Flammscheibenbrenners. Anders als bei herkömmlichen Brennern bilden hier Tank und Brenner eine Einheit und lassen sich nicht beliebig austauschen. Die Flamme, des hier im oberen Bereich rundgewebten Dochts, bezieht ihre Luft unter Anderem aus dem - im Tank fest verbauten und nach unten durchgängigem - zentralen Luftrohr, über welches wiederum das untere Brennerrohr geführt wird. Weiter unten auf dieser Seite finden sich Detailfotos einer ähnlichen Konstruktion mit Tank (s. "Blitz-Imperator-Brenner").
Für dieses und auch andere Wild & Wessel Brennermodelle wurden spezielle Dochte benötigt. Die Zugehörige Zentral-Luftzug-Lampe, also komplett findet sich hier.
The complete Catterson-Lamp with fitting central air draft tank you can find here.

"Kronos-Brenner" Modell 1914 - Hugo Schneider AG - Leipzig (Germany) - Rundbrenner 14''' (Petroleum-Glühlichtbrenner) mit Hebegalerie     (Ref. PB041)

Die Besonderheit der Glühlichtbrenner war eine deutlich höhere Lichtausbeute indem der Glühstrumpf durch die eigentliche, bei diesen Modellen eher bläuliche Petroleumflamme zum Leuchten angeregt wird. Zur Veranschaulichung wurde ein Aladdin Lox-On Glühstrumpf (Glühkörper) aus aktueller Produktion modifiziert und eingehängt.
For illustration a modified Aladdin Lox-On was used here.

"Victoria-Brenner" - Berliner Lampen- und Bronzewaren-Fabrik (vorm. C. H. Stobwasser & Co.) AG - Berlin (Germany) - Rundbrenner 14''' (Stift-Flammscheibenbrenner)     (Ref. PB044)

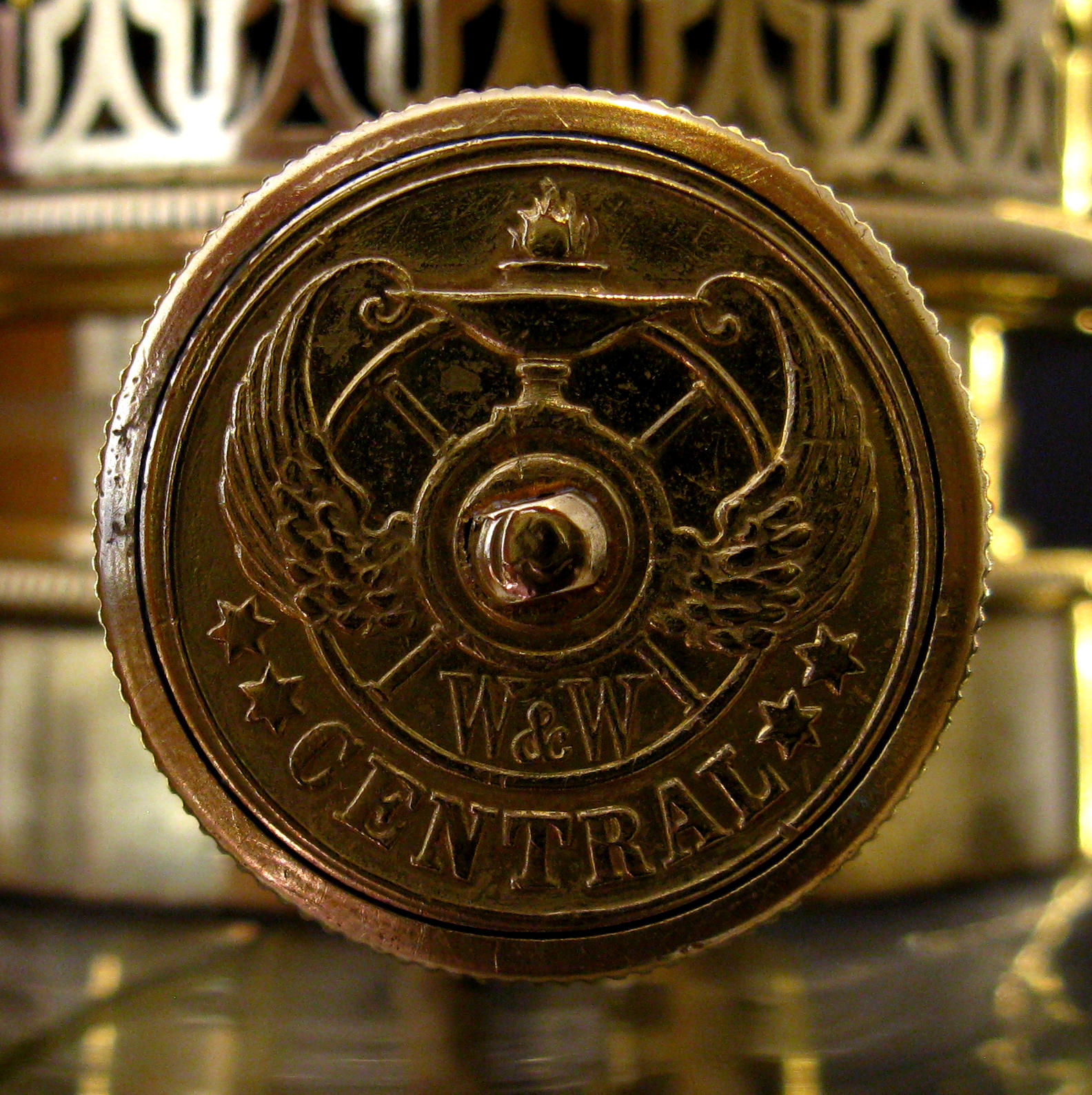

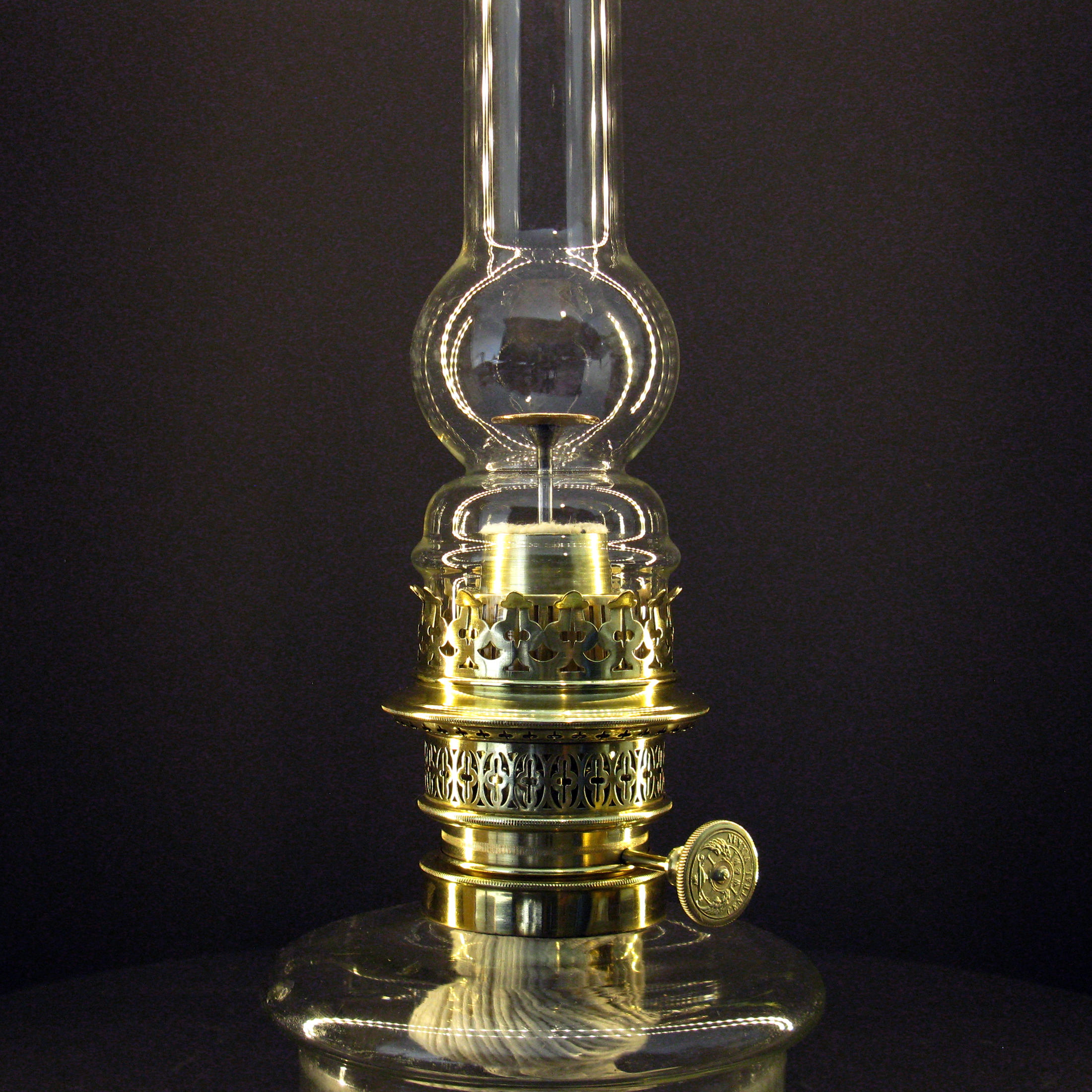

"Central-Brenner" - Wild & Wessel - Berlin (Germany) - Schlauch-/Saugdochtbrenner 16''' (Kosmos)     (Ref. PB031)

"Matador-Brenner" No. 433 - Ehrich & Graetz - Berlin (Germany) - Rundbrenner 30''' (Brandscheibenbrenner)     (Ref. PB030)

"Kronos-Brenner" - Wild & Wessel - Berlin (Germany) - Schlauch-/Saugdochtbrenner 16''' (Brandscheibenbrenner)     (Ref. PB038)

Auch dieser Brenner benötigt einen sehr speziellen Saugdocht mit Zöpfen, wie bei den oben abgebildeten W&W-Brennern ("Vulcan-Universal-Brenner" und "Central-Brenner").

"Odin-Brenner" - Carl Holy - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner)     (Ref. PB025)

"Madonna-Brenner" - W. Weikart - Leipzig (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB021)

"Adonis-Brenner" - Hugo Schneider - Leipzig für W. F. Wensel - Soest (Germany) - Rundbrenner 20''' (Weisslichtbrenner)     (Ref. PB065)

"Patent-Brillant-Reform-Brenner" - Gebrüder Brünner - Wien (Austria) - Rundbrenner 15''' (Stift-Flammscheibenbrenner) mit Kugel-Kniff-Zylinder     (Ref. PB012)

"Intern-Brenner" - Kaestner & Toebelmann - Erfurt (Germany) - Rundbrenner 20''' (Weisslichtbrenner)     (Ref. PB006)

Original Katalogangaben des Herstellers: "Petroleumglühlichtbrenner ohne Strumpf. Intensiv weisse Flamme in der Form eines Glühstrumpfes. Brennt ohne Glühstrumpf."

"Lucidus-Duplexbrenner" - R. Ditmar - Wien (Austria) - Dual-Flachbrenner (Duplex) mit "Auslöschvorrichtung" (Löschhebel mit Löschschiebern) und Hebegalerie     (Ref. PB024)

"Fellboelin Petroleum-Glühlicht-Brenner" - Hans Boellert - Berlin (Germany) - Rundbrenner 14''' (Petroleum-Glühlicht-Brenner) mit Arretierung für die Dochtstellung     (Ref. PB059)

Auf den Abbildungen fehlt der Glühstrumpf, siehe Kronos-Brenner zur Veranschaulichung. Incandescent mantle is missing here, see Kronos-Brenner for illustration.

"Perfect-Brenner" - C. F. Kindermann & Co. - Berlin (Germany) - Rundbrenner 16''' (Stift-Flammscheibenbrenner) - Messing vernickelt     (Ref. PB060)

"Brillant-Brenner" - Carl Holy - Berlin (Germany) - Rundbrenner 16''' (Stift-Flammscheibenbrenner)     (Ref. PB063)

"Perfect-Brenner A" - C. F. Kindermann & Co. - Berlin (Germany) - Rundbrenner 16''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB036)

"AIDA-Brenner" - Jacob Hirschhorn - Berlin (Germany) vermutlich für Gelder & Vogel - Berlin - Rundbrenner 14''' (Petroleum-Glühlichtbrenner) mit Hebegalerie     (Ref. PB040)

Glühstrumpf mit Tragegestell nicht original. Hier wurde zur Veranschaulichung ein Aladdin Lox-On modifiziert und angepasst.
Incandescent mantle with support frame not original. For illustration a modified Aladdin Lox-On was used here.

"Kaiser-Brenner" - Kaiser & Gundlach - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner)     (Ref. PB034)

"Patent-Fledermausbrenner" - Stübgen & Co. - Erfurt (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB033)

"Blitz-Imperator-Brenner" - Carl Kneusel - Zeulenroda (Germany) - Rund-/Schlauchdochtbrenner 15''' (Zentral-Luftzugbrenner mit Stift-Flammscheibe)     (Ref. PB026)

Auch hier handelt es sich um eine spezielle Konstruktion des Brand- bzw. Flammscheibenbrenners. Anders als bei herkömmlichen Brennern bilden hier Tank und Brenner eine Einheit und lassen sich nicht beliebig austauschen. Die Flamme des Hohldochts bezieht ihre Luft unter Anderem aus dem - im Tank fest verbauten und nach unten durchgängigem - zentralen Luftrohr, an welchem der schlauchförmige Docht anliegt. Dank standardisierter Außenmaße des Tanks wurden diese Einheiten meist z.B. in Decken-/Hängelampen (Lyra, Harfe) eingesetzt, oder in entsprechend große Vorrichtungen/Vasen aller Art.

"Kosmos-Normalbrenner" - Wild & Wessel - Berlin (Germany) - Rundbrenner 14''' (Kosmos)     (Ref. PB039)

"Konkurrenz-Brenner" - Carl Holy - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB009)

Je nach Baujahr auch "Concurrenz-Brenner" genannt.

"President-Brenner" - Ditmar Brünner AG - Wien (Austria) - Rundbrenner 20''' (Brandscheibenbrenner)     (Ref. PB022)

"FAMOS 90 CP" - Ehrich & Graetz - Berlin (Germany) für Falks Stadelmann / Veritas (UK) - Hohl-/Runddochtbrenner 15''' (Petroleumglühlichtbrenner) mit Hebegalerie     (Ref. PB007)

Bild Nr. 6: Originaler Glühstrumpf (Quelle: www.emmens.me.uk). Leider sind die Originalstrümpfe so gut wie nicht mehr aufzutreiben. Weitere Detailinformationen zu Famos/Veritas-Lampen, sowie z.B. auch eine Anleitung zum Umbau eines Aladdin-Glühstrumpfs: emmens.me.uk

"Capital-Brenner" - Quaadt & Hirschson - Berlin (Germany) für Brendel & Loewig - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB010)

"Matador-Brenner" No. 432 - Ehrich & Graetz - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner) mit Hebegalerie     (Ref. PB001)

"Sebastian-Brenner" - Schwintzer & Gräff - Berlin (Germany) - Rundbrenner 20''' (Petroleumglühlichtbrenner ohne Strumpf / Weisslichtbrenner)     (Ref. PB013)

"Prometheus-Brenner" - Berliner Lampen- und Bronzewaren-Fabrik (vorm. C. H. Stobwasser & Co.) AG - Berlin (Germany) für G. Schnath - Hannover - Rundbrenner 20''' (Stift-Flammscheibenbrenner)     (Ref. PB032)

"Germania-Brenner I" - Eckel & Glinicke - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner)     (Ref. PB056)

Der abgebildeten Stift-Flammscheibe (Foto Nr. 6) fehlen leider die kleinen Flügel zur Stabilisierung. Vergleichbare, vollständige Stift-Flammscheibe siehe Germania-Brenner II. The flame spreader pin shown (photo no. 6) is unfortunately missing the small wings for stabilization. Comparable, complete flame spreader pin see Germania-Brenner II.

"Titan-Brenner" - Kaestner & Toebelmann - Erfurt (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB015)

"Germania-Brenner II" - Eckel & Glinicke - Berlin (Germany) - Rundbrenner 22''' (Stift-Flammscheibenbrenner)     (Ref. PB014)

Der abgebildete Zylinder entspricht nicht exakt der vorgesehenen Originalform. Hier wurde vom Hersteller eine Version ganz ohne Bauch empfohlen (siehe Germania-Brenner I). The Chimney on the pictures does not have exactly the original shape. The original came without the small belly (see Germania-Brenner I).

"Martin's Patent No. 1 Brenner" - G. Kynoch & Co., Ltd. - Birmingham (UK) - Rund-/Schlauchdochtbrenner 20''' (Zentral-Luftzugbrenner mit Stift-Flammscheibe) - Füllstandsanzeige     (Ref. PB062)

"Gold-Brenner" - Schwintzer & Gräff - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner) mit Hebegalerie     (Ref. PB045)

"Record-Brenner" - Kaiser & Gundlach - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB046)

"Volks-Brenner" - Carl Holy - Berlin (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB055)

"Kriegslichtbrenner H.S." - Hugo Schneider AG - Leipzig (Germany) - Spiritus-Glühlichtbrenner / Spirit-burner (alcohol) with incandescent mantle     (Ref. SL008)

Dies ist kein Petroleumbrenner sondern ein Spiritusbrenner. Der Spiritus wird über den Docht zu einer Verdampferkammer gesogen, dort verdampft und das Aerosol am oberen Auslass entzündet. Da die eigentliche, blaue Flamme kaum Licht erzeugt wird ein sog. Glühstrumpf aufgehängt, welcher von der Spiritusflamme zum glühen/leuchten gebracht wird.

Historischer Hintergrund: Da Petroleum zum Großteil importiert wurde und somit viele Bezugsquellen während des ersten Weltkriegs wegfielen, wurden die großen Lampenhersteller (Hugo Schneider AG, Hirschhorn AG und Ehrich und Graetz) im weiteren Verlauf zu einer "Kriegslicht-Gesellschaft" zusammengelegt, um die Bevölkerung mit alternativen Brennern für Beleuchtungszwecke zu versorgen.

Original Bedienungsanleitung / Original operating/instruction manual

"Duplexbrenner" - R. Ditmar - Wien (Austria) - Dual-Flachbrenner (Duplex) mit "Auslöschvorrichtung" (Löschhebel mit Löschschiebern, s. Bild Nr. 4)     (Ref. PB016)

Brenner einer Wunderlampe - Gebrüder Brünner - Wien (Austria) - Rund-/Hohldochtbrenner 10''' (Zentral-Luftzugbrenner) mit Schlauchdocht     (Ref. PB017)

Relativ baugleich mit den Favorit-Brennern von R. Ditmar.

"Freya-Brenner" - Brendel & Loewig - Berlin (Germany) - Rundbrenner 20''' (Stift-Flammscheibenbrenner) mit Hebegalerie     (Ref. PB018)

"Russischer Volks-Brenner (Solarölbrenner)" - Carl Holy - Berlin (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB027)

Eine kleine Anekdote zu dem abgebildeten Brenner: Lt. Vorbesitzer wurde er mal bei Sanierungsarbeiten an einem sehr alten Haus, zusammen mit ein paar anderen Brennern im Mauerwerk eingemauert vorgefunden. Er lagerte dort - warum auch immer - mehrere Jahrzehnte und wurde bis dato nie benutzt, was ich aufgrund des Zustands bestätigen kann. So einen, über 120 Jahre alten Gebrauchsgegenstand der praktisch "neuwertig" ist, findet man eher sehr selten.

"Bürger-Brenner" - Carl Holy - Berlin (Germany) für C. G. Hartmann - Rundbrenner 20''' (Brandscheibenbrenner)     (Ref. PB028)

"Salvator-Brenner" No. 427 - Ehrich & Graetz - Berlin (Germany) - Rundbrenner 16''' (Brandscheibenbrenner)     (Ref. PB035)

"Splendidus-Brenner" - R. Ditmar - Wien (Austria) - Rundbrenner 12''' (Brandscheibenbrenner)     (Ref. PB047)

"Maxum-Brenner" - Eckel & Glinicke - Berlin (Germany) - Rundbrenner 20''' (Weisslichtbrenner)     (Ref. PB049)

"Kronos Modell 1911" - Hugo Schneider AG - Leipzig (Germany) als Exportversion "Radium 120" für den französischen Großhändler "Paris-Export" (P.-E. PARIS) - Rundbrenner 14''' (Petroleum-Glühlicht-Brenner) mit Hebegalerie     (Ref. PB052)

Dem abgebildeten Brenner fehlt der Galgen für den Glühstrumpf, sowie die Galgenaufnahme. Auf Abbildung Nr. 7 (Auszug aus dem damaligen Händlerkatalog von P.-E. PARIS) ist der Brenner in kompletter Konfiguration zu sehen. (Bzw. siehe Kronos Modell 1914)

"Aladdin Model 11" - Aladdin Industries Ltd. - London (UK) - Rund-/Schlauchdochtbrenner mit proprietärem Docht (Zentral-Luftzug-/Petroleum-Glühlicht-Brenner)     (Ref. PB057)

Hier mit modernem LOX-ON Glühstrumpf (ab Modell 12) und entsprechendem Adapter, sowie modernem Aladdin Zylinder. Here with modern LOX-ON mantle (for model 12 and above) and related adapter, and also modern Aladdin chimney.

"Duplex-Brenner" - Thiel & Bardenheuer - Ruhla (Germany) - Dual-Flachbrenner (Duplex)     (Ref. PB004)

"Titan-Brenner" - Kästner  & Töbelmann - Erfurt (Germany) - Rundbrenner 22''' (Brandscheibenbrenner)     (Ref. PB053)

"Baldur-Brenner" - Brendel & Loewig - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner)     (Ref. PB058)

Dieser Brenner benötigt einen sehr speziellen Zylinder der im Original sehr schwer zu finden ist, siehe Abbildung Nr. 6 für die vom Hersteller vorgesehene Form. See picture no. 6 for the original shape of the chimney provided by the manufacturer.

"Auto-Brenner" - Gebrüder Wolff - Neheim a. d. R. (Germany) - Rundbrenner 16''' (Brandscheibenbrenner)     (Ref. PB019)

Info: "AUTO" bezieht sich nicht darauf das dieser Brenner speziell zur Verwendung in Fahrzeuglampen entwickelt wurde.

Vermutlich "Salon-Reform-Rundbrenner" der Gebrüder Wolff - Neheim a. d. R. für H. A. Pupke - Dresden (Germany) - Rundbrenner 16''' (Kosmos/Reformbrenner)     (Ref. PB020)

"Stradella-Brenner" - Hugo Schneider - Leipzig (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB011)

"Franz-Brenner" - Jacob Hirschhorn - Berlin (Germany) - Rundbrenner 16''' (Weisslichtbrenner)     (Ref. PB061)

"Patent-Saugdocht-Rundbrenner" - R. Ditmar - Wien (Austria) - Schlauch-/Saugdochtbrenner 15''' (Kosmos)     (Ref. PB064)

"Gold-Brenner" - Schwintzer & Gräff - Berlin (Germany) - Rundbrenner 20''' (Brandscheibenbrenner)     (Ref. PB002)

"Augusta-Brenner" - Otto Müller - Berlin (Germany) - Rundbrenner (Brandscheibenbrenner)

1.          15'''     Messing vernickelt     (Ref. PB003a)

2.          12'''     (Ref. PB003b)

"Anna-Brenner" - Hugo Schneider - Leipzig (Germany) - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB042)

"Prima Kosmos-Brenner" - Brökelmann, Jaeger & Busse - Neheim (Germany) - Rundbrenner 14''' (Kosmos)     (Ref. PB050)

2x "Reform-Rund-Brenner" -  Brökelmann, Jaeger & Busse - Neheim (Germany) - Rundbrenner 10''' und 14''' (Kosmos/Reformbrenner)     (Ref. PB054)

Hier gut zu sehen die spezielle Form des Reform-Zylinders, ohne Knick aber sich nach oben hin weiter öffnend. Here you can clearly see the special shape of the Reform chimney, without the necking normal Kosmos chimneys have, but opening wider towards the top.

"Rund-Brenner" - Friedrich Hoffmann - Sebnitz (Germany) - Rundbrenner 14''' (Kosmos) - "UEBER LAND UND MEER"     (Ref. PB005)

"Kosmos-Rundbrenner" - Wetzchewald & Wilmes - Neheim (Germany) - Rundbrenner 8''' (Kosmos)     (Ref. PB048)

"Polarstern-Brenner" - Hugo Schneider - Leipzig (Germany) als Exportversion für den französischen Markt ("Parfait") - Rundbrenner 15''' (Brandscheibenbrenner)     (Ref. PB051)

Hier fehlt leider der obere Teil des Galerierohres. Auf Abbildung Nr. 5 ist das gleiche Modell mit intaktem/vollständigem Galerierohr zu sehen.
